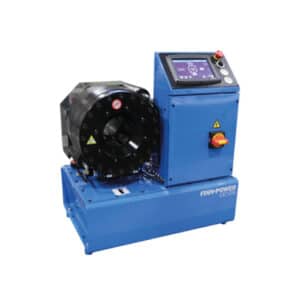

CC26
Le CC26 est disponible en configuration de table ou en configuration ergonomique en Z.
La CC26 est conçue pour la production en série de gros volumes.
De par sa conception, le sertissage à axe constant permet de positionner facilement les pièces.
La configuration en Z, avec la tête de sertissage et l’unité hydraulique séparées, rend la CC26 idéale pour une utilisation en ligne automatique.
Pour l’automatisation, elle peut être équipée d’une unité de graissage automatique en option, ce qui permet un fonctionnement sans interruption avec de longs intervalles de maintenance et garantit une précision optimale. Elle est également équipée d’un joint racleur, qui empêche la saleté et les débris de pénétrer dans le cylindre.
Contrôle :
- Standard ICC
- Modèle Z
Caractéristiques standard :
- Antidévireur électrique
- Sertissage sous pression ICC1
- Sertissage par étapes ICC2 Outil à changement rapide
Options :
- Pédale de commande
- Dispositif anti-retour mécanique
- Contrôle qualité ICC3
- Contrôle de qualité graphique ICC4
- Graissage automatique G3
- Pack d’interface ETH (Communication TCP/IP & UDP)
- Lecteur de codes à barres BCR
** Aura un impact sur la taille du moteur, les dimensions de l’unité hydraulique et le poids.
Informations Techniques
Diamètre maximal de sertissage (mm) ¹ 61
Diamètre maximal de sertissage (pouces) ¹ 2,40
Force de sertissage maximale (kN) 1300
Force de sertissage maximale (tonnage) 130
Temps de cycle 10 mm (s) ² 2,8
Taille du tuyau ID (inch) 1 1/4
Jeu de matrices série 20
Ouverture maximale (mm) ³ +30
Ouverture maximale sans matrices (mm) 114
Matrice principale D/L (mm) 84/80
Matrice principale D/L (pouce) 3.31/3.15
Puissance du moteur (kW/HP) 4/5.5
Volume du réservoir d’huile 35 l /32 l (modèle Z)
DIMENSIONS (LxlxH)
Machine (mm) 647x588x745
Machine (pouces) 23,6×23,1×29,3
Tête de sertissage (mm) CC26Z 326x608x341
Unité hydraulique (mm) CC26Z 597×436.5×653
Tête de sertissage (pouces) CC26Z 12.8×23.9×13.4
Unité hydraulique (pouces) CC26Z 23,5×17,2×25,7
POIDS (KG/LBS)
185/407
