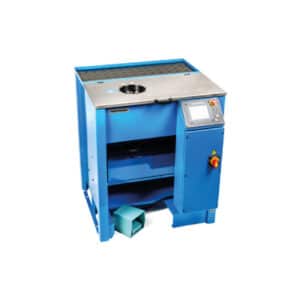

NC20
Les machines à commande numérique Finn-Power se sont avérées être les machines de sertissage d’écrous les plus fiables et les plus utilisées dans l’industrie. Les machines NC fournissent un sertissage rapide et précis pour la fabrication de raccords.
La NC20 peut également être utilisée pour d’autres applications avec une longueur de sertissage courte, par exemple les connecteurs, les petits tuyaux, les anneaux, les tubes et les capteurs.
La butée arrière réglable permet une mise en place rapide pour différents produits. Une goupille de centrage spéciale, sélectionnée en fonction de la taille de la bague, peut être utilisée pendant le sertissage.
Également disponible en modèle Z avec tête de sertissage et unité hydraulique séparées.
Options :
- Pédale de commande (modèle Z)
- Graissage automatique G3
- Refroidisseur d’huile **
- Contrôle qualité ICC3
- Contrôle de qualité graphique ICC4
- Unité de contrôle à distance
- Pack d’interface ETH (Communication TCP/IP & UDP)
- Lecteur de codes à barres BCR
** Aura un impact sur la taille du moteur, les dimensions de l’unité hydraulique et le poids
Contrôle :
- ICC
Caractéristiques standard :
- Sertissage sous pression ICC1
- Sertissage par étapes ICC2
- Pédale de commande (Standard)
- Dispositif d’arrêt mécanique
Informations Techniques
Plage de sertissage (mm) ¹ 12-49
Plage de sertissage (pouces) ¹ 0,47-1,93
Force de sertissage maximale (kN) 500
Force de sertissage maximale (tonnage) 50
Temps de cycle 10 mm (s) ² 1,5
Taille du tuyau ID (inch) 1 1/4
Jeu de matrices série NC20
Ouverture maximale (mm) ³ +18
Ouverture maximale sans matrices (mm) 117
Matrice principale D/L (mm) 99/22
Matrice principale D/L (pouce) 3.90/0.87
Puissance du moteur (kW/HP) 3.0/4.0
Volume du réservoir d’huile 32 l
Disponibilité du modèle Z Oui
DIMENSIONS (LxlxH)
Standard (mm) 835x885x997
Standard (pouces) 32,9×34,8×39,3
Tête du modèle Z (mm) 321x340x395
Groupe hydraulique modèle Z (mm) 597×436,5×651
Tête du modèle Z (pouces) 12,6×13,4×17,2
Modèle en Z de l’unité hydraulique (pouces) 25,6×17,2×23,5
POIDS (KG/LBS)
Standard 287/485
Tête modèle Z 113/249
Unité hydraulique modèle Z 103/227
