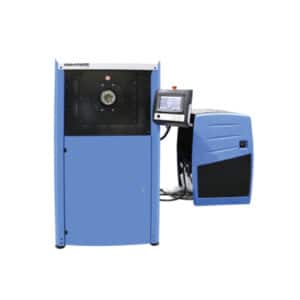

EF200 / EF300
Les machines Finn-Power EF200 et EF300 sont des solutions parfaite pour l’élargissement de tubes et tuyaux de différentes tailles et formes. Les jeux de mors pour ces machines sont spécifiquement conçus pour différentes applications en fonction des besoins du client.
Contrôle :
ICC
Caractéristiques standard :
Graissage automatique G3
Extension de pression ICC1
Expansion par paliers ICC2
Options :
Pédale de commande
Contrôle qualité ICC3
Contrôle qualité graphique ICC4
Pack d’interface ETH (Communication TCP/IP & UDP)
Signal A3
Lecteur de codes à barres BCR
Refroidisseur d’huile **
Surveillance de l’état de l’huile OCM
Industrie 4.0
Scanner de sécurité
** Aura un impact sur la taille du moteur, les dimensions de l’unité hydraulique et le poids.
Informations Techniques
EF200 :
Capacité du tube, rond (mm) 200
Capacité du tube, carré (mm) 120×200
Taille minimale du tube (mm) 120
Longueur d’expansion (mm) 85
Epaisseur maximale de la paroi, acier de base (mm) 10
Mouvement maximal de la matrice d’expansion (mm) 15
Force d’expansion (kN) 2100
Temps de cycle 10 mm (s) 7,9
Puissance du moteur (kW/HP) 6,5 ² / 8,8
DIMENSIONS (LxlxH)
Machine (mm) 775x1169x1455
Unité hydraulique (mm) 713x705x1060
Machine (pouces) 30.5×46.0x57.9
Unité hydraulique (pouces) 28.0×27.8×41.7
POIDS (KG/LBS)
Machine 875/1925
Unité hydraulique 182/400
EF300
Capacité du tube, rond (mm) 300
Capacité du tube, carré (mm) 300×300
Taille minimale du tube (mm) 200
Longueur d’expansion (mm) 200
Epaisseur maximale de la paroi, acier de base (mm) 30
Mouvement maximal de la matrice d’expansion (mm) 15
Force d’expansion (kN) 22000
Temps de cycle 10 mm (s) ¹ 12,4
Puissance du moteur (kW/HP) 15,0 ² /20,1
DIMENSIONS (LxlxH)
Machine (mm) 1198x1877x1803
Unité hydraulique (mm) 1197x957x1252
Machine (pouces) 47.2×73.9×70.9
Unité hydraulique (pouces) 47.1×37.7×49.3
POIDS (KG/LBS)
Machine 3500/7700
Unité hydraulique 350/770
